Hej! Jako dostawca w grze obróbki 5 -osiowej wirnika widziałem z pierwszej ręki, jak ważna jest dokładność ruchu osi. Na tym blogu rozbiję to, co jest potrzebne na ten najlepszy - dokładność wycięcia w obróbce wirnika 5 osi.
Zrozumienie obróbki wirnika 5 osi

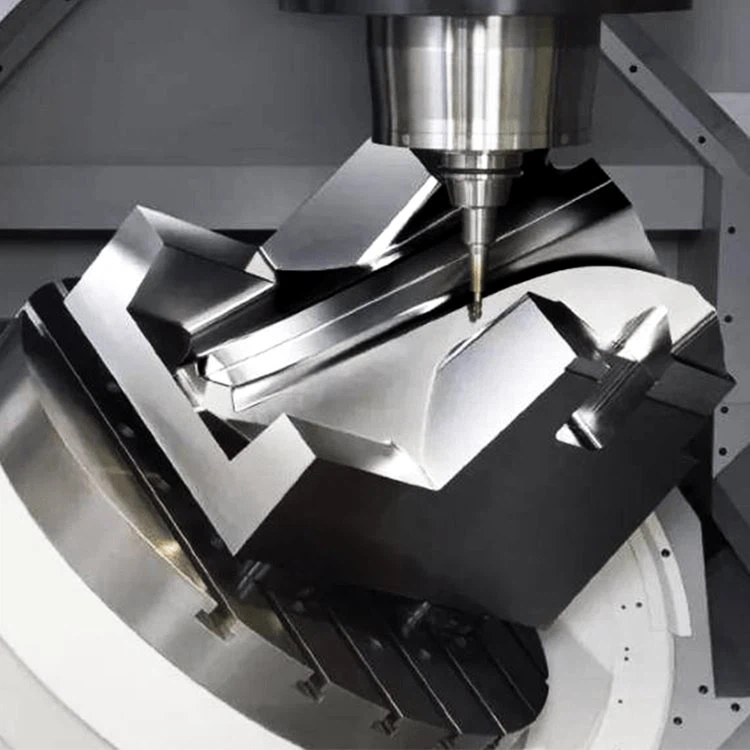

Po pierwsze, szybko przejdźmy do obróbki 5 -osiowej wirnika. Jest to bardzo zaawansowany proces produkcji, który pozwala nam tworzyć złożone części wirnika. W przeciwieństwie do tradycyjnej obróbki 5 osi obróbki może przesunąć narzędzie do tnące lub przedmiot obrabiany w pięciu różnych osiach jednocześnie. Daje nam to możliwość osiągnięcia wszelkiego rodzaju kątów i konturów, co jest niezbędne do tworzenia przeszkód z ich skomplikowanymi projektami ostrzy. Możesz sprawdzić niektóre5 części obrabianych osina naszej stronie internetowej, aby uzyskać lepsze wyobrażenie o tym, co możemy wyprodukować.
Dlaczego dokładność ruchu osi ma znaczenie
Dokładność ruchu osi to nazwa gry w obróbce 5 -obruszowi wirnika. Nieprawy są stosowane we wszystkich rodzajach aplikacji o wysokiej wydajności, takich jak silniki lotnicze i turbosprężarki. Nawet najmniejszy błąd w ruchu osi może prowadzić do części, które nie spełniają wymaganych specyfikacji. Może to spowodować słabą wydajność, zmniejszoną wydajność, aw niektórych przypadkach całkowite awarie sprzętu.
Powiedzmy, że ruch w jednej z osi jest wyłączony o zaledwie kilka tysięcznych cali. To może nie wydawać się dużo, ale może spowodować, że ostrza wirnika mają nieprawidłowe kąty lub nierówne powierzchnie. Gdy wirnik wiruje przy dużych prędkościach, niedoskonałości te mogą tworzyć wibracje, które mogą następnie uszkodzić inne elementy w systemie. Tak więc precyzyjny ruch osi nie polega tylko na tym, aby była dobrze wyglądana; Chodzi o zapewnienie ogólnej funkcjonalności i niezawodności końca - produktu.
Dokładność osi liniowej
Liniowe osie (X, Y i Z) w 5 -osiowym centrum obróbki są odpowiedzialne za przeniesienie narzędzia tnącego lub przedmiotu w linii prostej. W przypadku obróbki wirnika wymagania dokładności dla tych osi są wyjątkowo wysokie.
Dokładność pozycjonowania
Dokładność pozycjonowania odnosi się do tego, jak blisko faktycznej pozycji osi jest do zaprogramowanej pozycji. W obróbce wirnika 5 osi zwykle potrzebujemy dokładności pozycjonowania w granicach ± 0,005 mm, a nawet lepiej. Oznacza to, że gdy maszyna jest powiedziana, aby przesunąć narzędzie tnące do określonego punktu w kierunku x, y lub z, powinien znajdować się w tym niewielkim marginesie błędu. Osiągnięcie tego poziomu dokładności wymaga wysokiej jakości przewodników liniowych, precyzyjnych śrub kulkowych i dokładnych systemów sprzężenia zwrotnego, takich jak enkodery liniowe.
Powtarzalność
Powtarzalność jest kolejnym ważnym aspektem dokładności osi liniowej. Mierzy, jak konsekwentnie oś może powrócić do tej samej pozycji. W obróbce wirnika potrzebujemy osi liniowych, aby powtarzalność ± 0,002 mm lub mniej. Zapewnia to, że każdy produkowany przez nas wirnik jest tak identyczny, jak to możliwe z poprzednim. Jeśli powtarzalność jest słaba, możemy skończyć z partią ciężarów, w których każdy z nich jest nieco inny, co może być dużym problemem dla aplikacji wymagających wymiennych części.
Dokładność osi obrotowej
Osie obrotowe (A i B lub C) w centrum obróbki 5 osi pozwalają nam przechylić i obrócić narzędzie tnące lub przedmiot obrabiany. Osie te mają kluczowe znaczenie dla dostępu do wszystkich różnych stron potrzebnych do zawarcia złożonych kształtów przeszkód.
Dokładność kątowa
Dokładność kątowa jest miarą tego, jak blisko rzeczywisty kąt osi obrotowej jest do zaprogramowanego kąta. Do obróbki wirnika potrzebujemy dokładności kątowej w odległości ± 5 łuków. To niezwykle mały margines błędu! Aby to osiągnąć, używamy wysokich - precyzyjnych tabel obrotowych i zaawansowanych systemów sterowania serwomechanizmem. Systemy te mogą precyzyjnie kontrolować obrót osi, zapewniając, że narzędzie tnące jest zawsze pod odpowiednim kątem, aby stworzyć gładkie i dokładne ostrza wirnika.
Powtarzalność obrotowa
Podobnie jak w przypadku osi liniowych, powtarzalność jest również ważna dla osi obrotowych. Potrzebujemy osi obrotowych, aby powtarzalność ± 1 łuk - sekunda lub lepsza. Zapewnia to, że za każdym razem, gdy maszyna obraca przedmiot lub narzędzie tnące pod określonym kątem, robi to z tym samym wysokim poziomem dokładności. Jest to szczególnie ważne przy obróbce wielu wirników lub podczas wykonywania wielu operacji w tym samym wirniku.
Czynniki wpływające na dokładność ruchu osi
Istnieje kilka czynników, które mogą wpływać na dokładność ruchu osi w obróbce wirnika 5 osi.
Projektowanie narzędzi maszynowych
Projekt narzędzia maszynowego odgrywa ogromną rolę w określaniu jego dokładności. Dobrze zaprojektowana maszyna będzie miała sztywną strukturę, która może wytrzymać siły generowane podczas obróbki. Będzie również miał odpowiednią izolację od wibracji zewnętrznych, co może powodować nieznacznie poruszanie się osi i wpływać na dokładność. Na przykład użycie granitowej bazy maszyny może pomóc zmniejszyć wibracje i poprawić stabilność.
Temperatura
Zmiany temperatury mogą mieć znaczący wpływ na dokładność ruchu osi. Gdy maszyna się rozgrzewa podczas pracy, materiały się rozszerzają, co może powodować wypłynięcie osi z pozycji. Aby to przeciwdziałać, używamy systemów kompensacyjnych temperatury. Systemy te monitorują temperaturę maszyny i odpowiednio dostosowują pozycje osi, aby zachować pożądaną dokładność.
Zużycie i łzy
Z czasem komponenty maszynowego narzędzia, takie jak przewodniki liniowe i śruby kulowe, będą doświadczać zużycia. Może to prowadzić do zmniejszenia dokładności ruchu osi. Regularna konserwacja i kalibracja są niezbędne, aby utrzymać maszynę w najwyższym stanie. Wykonujemy rutynowe kontrole na maszynie, wymieniamy zużyte części i ponownie kalibrujemy osie, aby upewnić się, że nadal znajdują się one wymagane specyfikacje dokładności.
Jak zapewniamy dokładność ruchu osi
Jako dostawca obróbki wirnika 5 osi podejmujemy kilka kroków, aby nasze maszyny spełniają wymagania dotyczące wysokiej dokładności.
Wysokiej jakości komponenty
Używamy tylko najlepszych komponentów w naszych maszynach. Obejmuje to wysokie precyzyjne przewodniki liniowe, śruby kulowe i stoliki obrotowe. Komponenty te są starannie wybrane ze względu na ich dokładność i niezawodność. Na przykład pozyskujemy nasze enkodery liniowe od znanych producentów znanych z produktów wysokiej jakości.
Zaawansowane systemy sterowania
Nasze maszyny są wyposażone w zaawansowane systemy sterowania, które mogą precyzyjnie kontrolować ruch osi. Systemy te wykorzystują algorytmy do kompensacji wszelkich błędów i upewnić się, że narzędzie tnące jest zawsze we właściwej pozycji. Używamy również realnego monitorowania czasu, aby wykryć wszelkie odchylenia od zaprogramowanej ścieżki i dokonywać korekt w locie.
Regularna kalibracja i konserwacja
Mamy ścisły harmonogram kalibracji i konserwacji naszych maszyn. Nasi technicy wykonują regularne kontrole i kalibracje, aby upewnić się, że osie są dokładne. Sprawdzają również elementy pod kątem zużycia i zastępują wszelkie części, które zaczynają wykazywać oznaki pogorszenia. Pomaga nam to utrzymać wysoki poziom dokładności wymaganej do obróbki wirnika 5 osi.
Wniosek
Podsumowując, dokładność ruchu osi jest absolutnie kluczowa w obróbce wirnika 5 osi. Zastosowania o wysokiej wydajności, które impellery są stosowane w częściach popytu, które są wykonane z ekstremalną precyzją. Zapewniając wysoką dokładność zarówno w osiach liniowych, jak i obrotowych, możemy wytworzyć impellerzy, które spełniają najściślejsze specyfikacje. Jeśli jesteś na rynku5 części obróbki osiLub5 części osi, chcielibyśmy porozmawiać z tobą. Jesteśmy przekonani, że nasza wiedza specjalistyczna i zaangażowanie w dokładność mogą zapewnić ci wysokiej jakości przeszkody potrzebne do swoich aplikacji. Zapraszam do skontaktowania się z nami, aby rozpocząć dyskusję na temat zamówień.
Odniesienia
- Magazyn „Modern Machine Shop”, różne artykuły na temat obróbki 5 osi.
- Podręczniki techniczne wiodących producentów maszyn.
- Standardy i wytyczne branżowe dotyczące obróbki wirnika.
